水泵房的隔震和減震
1．水泵隔振、減振
(1)應盡量選用低噪聲水泵。
(2)水泵基礎下宜安裝橡膠隔振墊、橡膠隔振器、橡膠減振器、彈簧減振器等隔振減振裝置。可參照有關水泵隔振減振安裝圖集。
(3)在水泵進出水管上宜安裝可曲撓橡膠接頭。
(4)管道支架宜采用彈性支架、吊架、托架。基礎隔振、管道隔振和支架隔振三者必須配齊，其中隔振墊的面積、層數、個數，和可曲撓橡膠接頭的數量必須經過計算確定。水泵隔振、減振安裝結構示意見圖1．7-1。

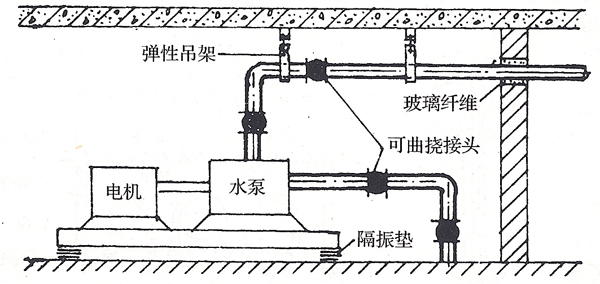

圖1.7-1 水泵隔振安裝結構示意圖
(5)管道穿墻或樓板處，應有防振措施，其孔口與管道間宜用玻璃纖維填充。
(6)建在建筑物內的水泵房以隔振為主、吸聲為輔是水泵隔振的原則，但在有條件和必要時，特別是高級飯店、醫院病房等要求安靜較高的建筑，在建筑上應采取隔振、隔聲及吸聲措施。
(7)橡膠減振器和彈簧減振器的設置示意圖可見圖l．7-2和圖l．7-3。

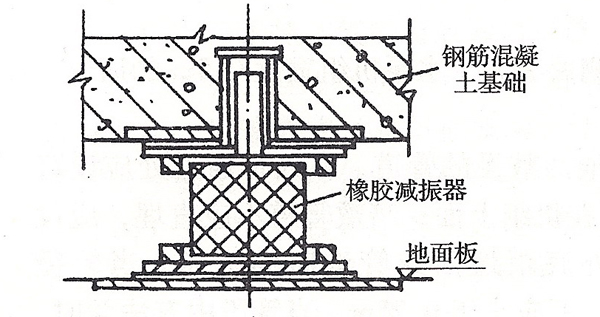

圖1.7-2 支在橡膠減振器上的基礎

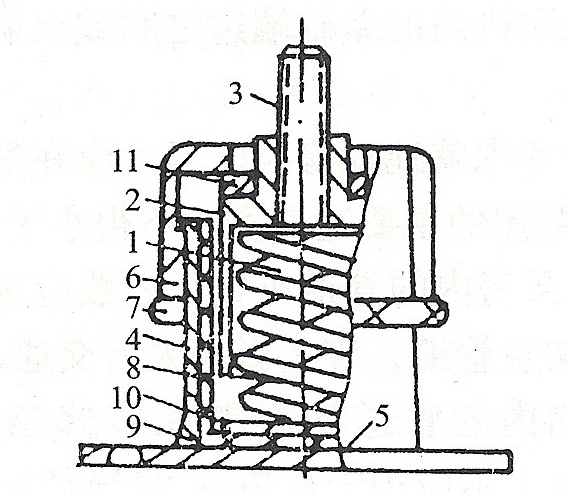

圖1.7-3 彈簧減振器示意圖
1一閥柱形彈簧；2一支座罩；3一固定螺栓；4一外殼；
5一墊板；6一預緊螺帽；7一回緊螺母；8一橡膠套墊；
9一軟木或橡膠彈性墊；l0一金屬的圓形墊板；
11一金屬的和橡膠的墊圈
(8)室內管道的減振措施有如下幾點：
1)減小水在管道中的流速和壓力。當管徑為50mm以下時，一般控制流速在0.6～1.2m／s；當管徑等于大于50mm時，應控制流速在1.0～1.5m／s。采用調壓器調整給水壓力在0.4MPa以下。
2)為了防止閥門的快速關閉與水泵的啟停所產生的水錘噪聲，可設置小型水錘消除器，小型水錘消除器的形式有橡皮球式、風箱式、空氣室式等。安裝位置在水平支管的最遠端的兩個衛生器之間，當支管長度超過6m時增加一個。水錘消除器的容量按衛生器具當量來選擇。也可以采取在水泵出水管上裝空氣室，以吸收并排放壓水波的能量。
3)為防止立管輻射噪聲的影響，每隔一定距離加撓性橡膠接頭，將立管敷設在隔聲性能好的管井中，管井位置應盡量離開要求嚴格的房間，更不允許把管道敷設在這種房間的隔墻上。為防止管道振動產生噪聲的措施有：
a．在管道支架、托架、吊架上墊以防振橡膠或防振器，防止管道振動噪聲通過樓板或墻傳出去。其示意圖參見圖1.7—4
圖1.7-4 管道支架及吊架的隔振
1一吊桿；2一圓柱形橡膠；3一圓形鋼套管；4一管外壁的半徑；5—5mm厚的鋼托板；
6一直徑25mm的管箍；7一直徑25mm的跟母；8一直徑25mm的管子；9一減振器(按荷重選擇)
b．管道穿過樓板及高層建筑中未采用伸縮接頭時，在最底層用金屬?gòu)椈蓽p震器做防振支持件或防振材料支持。其示意圖參見圖1.7-5。

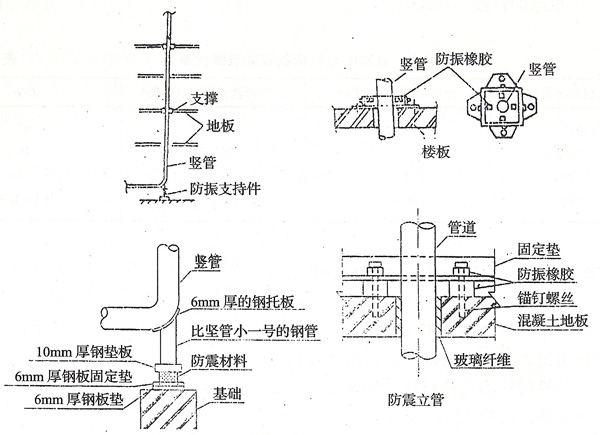

圖1.7-5 高層建筑立管防振
