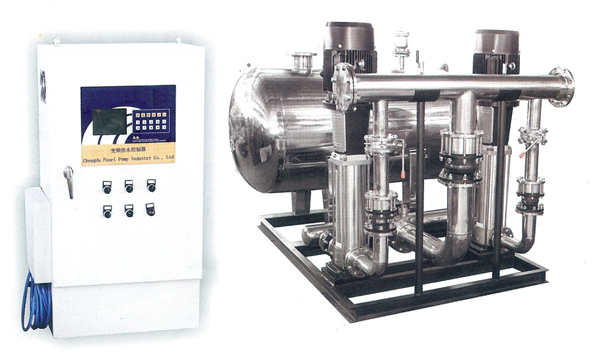

大型變頻供水系統
工作原理
1、本設備采用可編程控制器及變頻器控制水泵電機運行，通過變頻調速實現二次供水。無負壓穩流缺罐與自來水供水管網直接串接．通過對無負壓穩流罐上的負壓檢測，反饋給控制柜，由控制柜實現對水泵機組的控制，從而防止負壓的產生。
2、自來水管網進入無負壓穩流罐后，無負壓穩流罐內空氣由真空調節器排出，待水充滿后，真空調節器自動關閉。當來水壓力不能夠滿足要求時，系統壓力信號由高精度壓力傳感器反饋給控制系統，水泵變頻啟動，并根據用水量的大小自動調節轉速。同時根據需要自動增減水泵。如來水壓低于設定理想值，但高于設定安全值．設備會自動運行降低給定值，以求水壓恢復。當來水壓力低于設定安全值時，系統停止供水，并警告。當來水壓力高于設定安全壓力時，設備自動啟動。
3、供水時，若自來水管網的水量大干水泵流量時，設備正常供水。用水高峰期時，若自來水管網的水量小于水泵流量時，無負壓穩流罐內的水作為補充水源仍能正常供水，此時，空氣由真空調節器進入罐內，罐內真空遭到破壞，確保了自來水管網不產生負壓用水后，系統又恢復正常供水狀態。

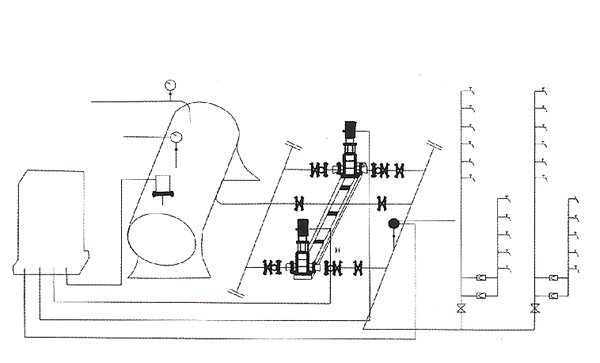

系統原理圖
