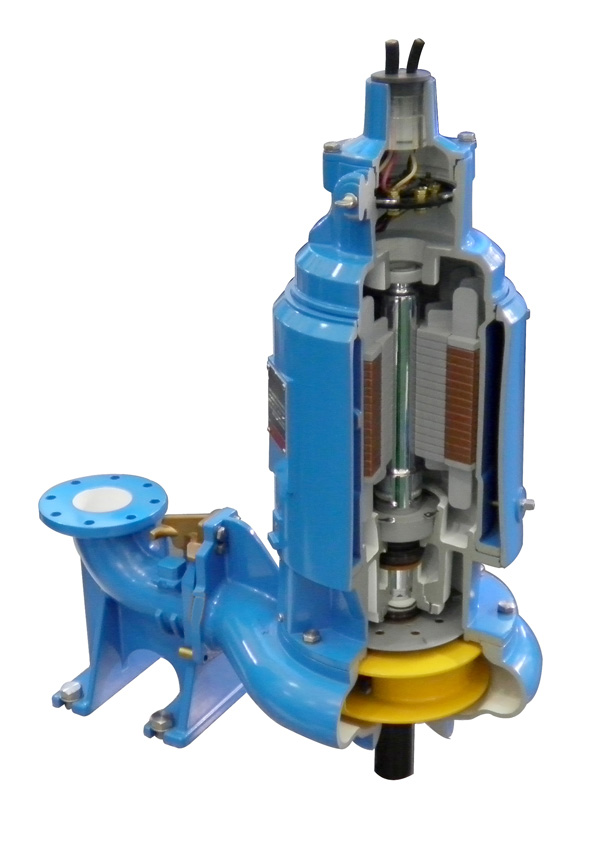

“四小龍”WQ潛水排污電泵內部結構剖視圖
一、QW、WQ型無堵塞潛水排污泵產品概括：
QW（WQ）潛水型排污泵使用方便,用途廣泛,不受使用條件及范圍所局限,特別適用于經常移動或臨時急用場合。它不用固定安裝,只要套上橡膠管或接上管子,將泵放水底擺平即可,但必須配安全控制箱,確保安全。具有節能效果顯著、防纏繞、無堵塞等特點，在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
應用范圍：
①企業單位廢水排放。
②城市污水處理廠排放系統。
③地鐵、地下室、人防系統排水站。
④醫院、賓館、高層建筑污水排放。
⑤住宅區的污水排水站。
⑥市政工程，建筑工地中稀泥漿的排放。
⑦自來水廠的給水裝置。
⑧養殖場污水排放及農村農田灌溉。
⑨勘探礦山及水處理設備配套。
⑩代替肩挑人擔，吸送河泥。
使用條件水溫≤60℃，液體PH值為4～10。
二、QW、WQ無堵塞潛水排污泵產品特點：
①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④潛水排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對潛水泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
三、性能參數表：
|
型號 |
口徑 |
流量 |
揚程 |
功率 |
轉速 |
效率 |
|
25-8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
|
32-12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
|
40-15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
|
40-15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
|
50-20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
|
50-10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
|
50-20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
|
50-15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
|
50-18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
|
50-25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
50-20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
65-25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
|
65-37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
|
65-25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
|
65-30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
65-35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
|
65-35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
|
80-40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
|
80-43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
|
80-40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
|
80-65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
100-80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
|
100-110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
|
100-100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
|
100-85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
|
100-100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
|
100-100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
|
100-100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
|
125-130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
|
125-130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
|
150-145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
|
150-180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
|
150-180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
|
15-180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
|
150-130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
|
150-180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
|
150-200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
|
200-300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
|
200-250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
|
200-400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
|
200-400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
|
200-250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
|
200-300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
|
200-250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
|
200-350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
|
200-400-30-45 |
200 |
400 |
30 |
45 |
1480 |
70 |
|
250-600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
250-600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
|
250-600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
|
250-600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
|
250-600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
|
250-800-12-45 |
250 |
800 |
12 |
45 |
980 |
76 |
|
300-500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
300-800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
300-600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
300-800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
300-950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
300-1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
350-1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
350-1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
350-1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
350-1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
350-1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
350-1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
|
400-2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
400-1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
400-1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
400-1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
400-1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
