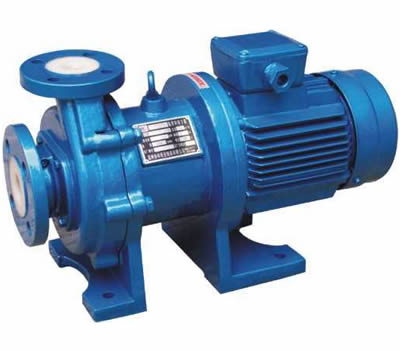

CQB-F型氟塑料磁力泵
CQB-F氟塑料磁力泵，是本單位開發的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是目前世界上最優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點
一、產品特點
防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。
二、工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。
堅固耐用的泵體結構
雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
三、主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。
四、性能參數表
| 型 號 | 進 口 | 出 口 | 流 量 (m3/h) |
揚 程 (m) |
功 率 |
轉速(r/min) | 效率 (%) |
電壓 (v) |
汽蝕余量 |
|
CQB-15-10-85F |
15 | 10 | 1.8 | 8 | 0.12 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-20-15-105F |
20 | 15 | 3.0 | 12 | 0.37 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-32-25-125F |
32 | 25 | 3.2 | 20 | 0.75 | 2900 | 35 | 380 | 5.0 |
|
CQB-40-32-115F |
40 | 32 | 6.3 | 15 | 0.75 | 2900 | 45 | 380 | 6.0 |
|
CQB-40-32-145F |
40 | 32 | 6.3 | 25 | 1.5 | 2900 | 42 | 380 | 5.0 |
|
CQB-50-40-125F |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 47 | 380 | 3.5 |
|
CQB-50-40-160F |
50 | 40 | 12.5 | 32 | 3.0 | 2900 | 46 | 380 | 3.5 |
|
CQB-65-50-125F |
65 | 50 | 25 | 20 | 3.0 | 2900 | 58 | 380 | 4.0 |
|
CQB-65-50-160F |
65 | 50 | 25 | 32 | 4.0 | 2900 | 56 | 380 | 4.0 |
|
CQB-80-65-125F |
80 | 65 | 50 | 20 | 7.5 | 2900 | 66 | 380 | 4.0 |
|
CQB-80-65-160F |
80 | 65 | 50 | 32 | 11 | 2900 | 64 | 380 | 4.0 |
| CQB-100-80-125F | 100 | 80 | 100 | 20 | 15 | 2900 | 72 | 380 | 4.0 |
| CQB-100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 2900 | 70 | 380 | 4.0 |
